CLASIFICACIÓN DE INSTRUMENTOS

EN FUNCION AL INSTRUMENTO


  • A) Instrumentos Ciegos.
  • B) Instrumentos Indicadores.
  • C) Instrumentos Registradores.
  • D) Elementos Primarios De Medición.
  • E) Transmisores.
  • F) Transductores.
  • G) Convertidores
  • H) Controladores.
  • I) Elemento Final de Control.



EN FUNCION A LA VARIABLE DEL PROCESO


  • A) Instrumento de Caudal.
  • B) Instrumento de Nivel.
  • C) Instrumento de Presión.
  • D) Instrumento de Temperatura.
  • E) Instrumento de Densidad y Peso específico.
  • F) Instrumento de Humedad.
  • G) Instrumento de Viscosidad.
  • H) Instrumento de Posición.
  • I) Instrumento de Velocidad.
  • J) Instrumento de pH.
  • K) Instrumento de Frecuencia.
  • L) Instrumento de Fuerza.
  • M) Instrumento de Turbidez.



Otra clasificación
A) Instrumentos de campo

  •       Elemento primario
  •       Transmisor
  •       Elemento final de control



B) Instrumentos de panel o campo

  •       Convertidor
  •       Registrador
  •       Indicador
  •       Controlador

C) Instrumentos complementarios.

  • * Sumador
  • * Multiplicador
  • * Integrador


INSTRUMENTOS SIEGOS

Son aquellos que no tienen indicación visible de la variable, tales como presostatos, termostatos y toda clase de transmisores sin indicación.
PRESOSTATO



INSTRUMENTOS INDICADORES

Son aquellos que disponen de un índice y escala graduada en la que puede leerse el valor de la variables. También existen indicadores digitales.


INSTRUMENTOS REGISTRADORES

Son aquellos que muestran el comportamiento de la variable a través del tiempo.
Registran con trazo continuo o a puntos la variable y pueden ser circulares, de gráfico (carta), o display.



ELEMENTOS PRIMARIOS DE CONTROL

Son aquellos que están en contacto con la variable y utilizan o absorben energía del medio controlado para dar al medio controlador una indicación de la variable controlada.


PT-100


TRANSMISORES

Captan la variable del proceso a través del E.P.M. y la transmiten en forma de señal neumática o eléctrica (3 a 15 PSI o 4 a 20mA), el E.P.M puede formar parte del transmisor.

TRANSMISOR DE PRESION


TRANSDUCTOR

Un transductor es un dispositivo capaz de transformar o convertir un determinado tipo de energía de entrada, en otra diferente de salida.



COMVERTIDOR

Son aparatos que reciben una señal de entrada (3 a 15 Psi ó 4 a 20 mA) procedente de un instrumento y después de modificarlo envían la resultante en forma de señal de salida eléctrica o neumática.



CONTROLADORES

Son dispositivos que comparan la variable medida o con
trolada (presión, temperatura, nivel), con un valor deseado y ejercen una acción correctiva de acuerdo con la desviación y el modo de acción del controlador


ELEMENTO FINAL DE CONTROL

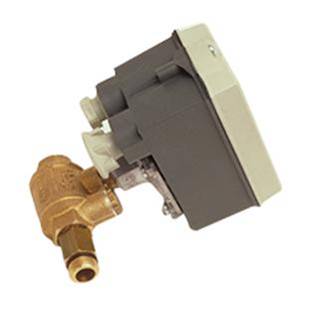

Recibe la señal del controlador y modifica el caudal del fluido o agente de control. En el control neumático el elemento final de control suele ser una V.A.C. o un servomotor, que efectúa su carrera completa de 3 a 15 PSI, en el control eléctrico la válvula o servomotor son accionados a través de un convertidor I/P (4 – 20 mA a 3 – 15 PSI).
